Cảm Biến Quang

Cảm biến quang điện là cảm biến không tiếp xúc phát hiện sự hiện diện, vắng mặt hoặc tình trạng của các đối tượng, thiết bị hoặc quá trình bằng cách phát ra ánh sáng nhìn thấy hoặc tia hồng ngoại và phát hiện những thay đổi trong dạng ánh sáng nhận được. Có ba loại cảm biến quang điện chính bao gồm chế độ Chùm xuyên qua (Đối diện, Chùm tia, Người gửi-Người nhận), Phản xạ ngược (Phản xạ) và Khuếch tán (Tiệm cận, Prox) được sử dụng trong sản xuất công nghiệp, đóng gói và thực phẩm và đồ uống.

Sieuthidientudong là nhập khẩu và nhà phân phối các cảm biến từ các nhà sản xuất hàng đầu như Banner Engineering, SICK, Sensata, Pepperl + Fuchs, Honeywell, Balluff và Turck. Các ứng dụng bao gồm từ cảm biến vị trí để chế biến thực phẩm hoặc lắp ráp ô tô đến cảm biến an toàn thông minh

Cảm Biến Quang hiện hữu trong cuộc sống hằng ngày mà có lẽ bạn sẽ bất ngờ. Cùng Siêu Thị Điện Tự Động tìm hiểu tất cả những vấn đề về Cảm biến quang ngay trong bài viết dưới đây.

1. Cảm biến quang là gì?

Cảm biến quang (Photoelectric sensor) được hình thành từ các linh kiện quang điện. Hoạt động dưới dạng tần số. Dựa vào hiện tượng phát xạ điện tử xuất hiện ở cực Cathode, tín hiệu quang sẽ dần được chuyển đổi thành tín hiệu điện nếu có nguồn ánh sáng chiếu vào.

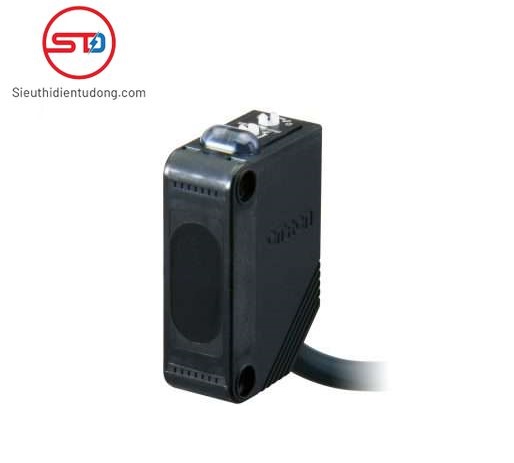

Cảm biến quang chính hãng
Mua Cảm Biến Quang tại Siêu Thị Điện Tự Động



Hiện nay, cảm biến quang được biết đến và sử dụng rộng rãi ở nhiều nhà máy và các xí nghiệp. Với khả năng có thể phát hiện các vật từ xa cùng đo lường khoảng và tốc độ di chuyển của đối tượng, đây được cho là thiết bị có thể giúp các nhà máy sản xuất tối ưu quy trình sản xuất một cách nhanh chóng và hiện đại nhất.

2. Cấu tạo và nguyên lý hoạt động của cảm biến quang

2.1 Cấu tạo của cảm biến quang

Cảm biến quang được cấu thành từ 3 bộ phận chính:

  • Bộ phát ánh sáng: Đây là bộ phận đảm nhiệm vị trí cảm biến quang nhiệt, phát ra ánh sáng dạng xung.

  • Bộ phận thu sáng: Có nhiệm vụ tiếp nhận ánh sáng và truyền tín hiệu đến bộ phận xử lý.

  • Mạch xử lý tín hiệu điện: Khi tín hiệu được chuyển đến mạch xử lý, chúng sẽ chuyển tín hiệu tỉ lệ tranzito thành 2 chế độ: ON/OFF.

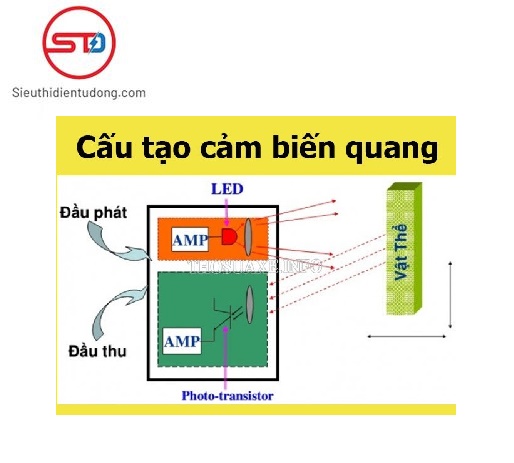

Cấu tạo của Cảm Biến Quang
Cấu tạo của Cảm Biến Quang



2.2 Nguyên lý hoạt động của cảm biến quang

Bộ phát ánh sáng được hoạt động dưới dạng tần số. Sau khi truyền đến bộ phận thu sáng thì sẽ được phân loại và chuyển đến mạch xử lý. Tại đây, mạch xử lý sẽ chuyển đổi tín hiệu thành chế độ ON/OFF.

Tín hiệu được sử dụng thường xuyên nhất đó là NPN và PNP.

3. Các loại cảm biến quang

Có 4 loại cảm biến quang phổ biến.

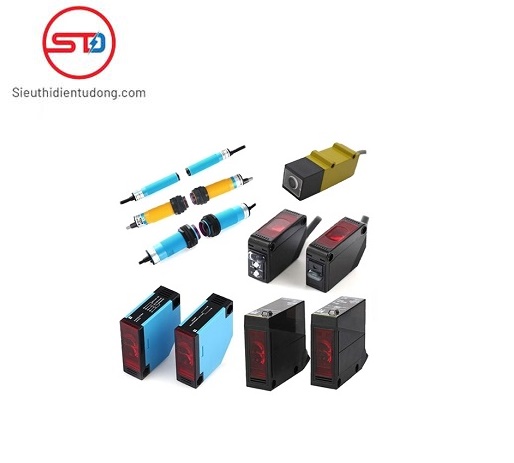

Các loại Cảm Biến Quang phổ biến
Các loại Cảm Biến Quang phổ biến



3.1 Cảm biến quang thu phát độc lập

Cảm biến quang thu phát độc lập không có tính phản xạ. Hoạt động khi có một vật phát sáng và một vật thu sáng đặt đối diện nhau với khoảng cách lên tới 60 m.

Loại cảm biến quang này không bị ảnh hưởng bởi các tác động khác như: Bề mặt, màu sắc….

Hoạt động với hai trạng thái:

  • Không có vật cản: Hiện tượng phát sáng và thu sáng xảy ra liên tục, thế nên rất dễ dàng để tiếp nhận nhau.

  • Có vật cản: Bộ phận phát sáng hoạt động bình thường. Tuy nhiên, bộ phận thu sáng không thể tiếp nhận ánh sáng do có vật cản trở.

Loại cảm biến quang thu phát độc lập được người dùng lựa chọn sử dụng trong môi trường có phản xạ ánh sáng cao.

3.2 Cảm biến quang phản xạ gương

Cảm biến quang phản xạ gương có bộ phận phát sáng và thu ánh sáng được tích hợp trên cùng một thiết bị, đồng thời cũng kết hợp cùng với gương phản xạ. Trong đó, gương phản xạ là lăng kính với thiết kế có thể phát hiện được vật thể trong suốt trong 15 m.

Hoạt động với hai trạng thái:

  • Không có vật cản: Gương phản xạ lại bộ thu ánh sáng.

  • Có vật cản: Tần số ánh sáng phản xạ sẽ bị thay đổi, thậm chí có thể làm mất ánh sáng.

3.3 Cảm biến quang phản xạ khuếch tán

Cảm biến quang phản xạ khuếch tán có bộ thu sáng và phát sáng chung. Thường dùng cho các hệ thống máy tự động.

Loại cảm biến này dễ bị ảnh hưởng bởi màu sắc hoặc bề mặt.

Hoạt động với hai trạng thái:

  • Không có vật cản: Ánh sáng sẽ không phản xạ lại vị trí thu sáng, và bề mặt cũng không phản xạ ánh sáng về vị trí thu sáng.

  • Có vật cản: Cảm biến phát sáng sẽ liên tục chiếu đến bề mặt vật cản, thế nên ánh sáng sẽ đi ngược về vị trí thu sáng.

3.4 Cảm biến quang phát hiện màu sắc

Cảm biến quang phát hiện màu sắc được dùng để cảm biến và nhận dạng màu sắc.

Có hoạt động giống cảm biến quang phản xạ khuếch tán. Tuy nhiên, cảm biến hoạt động có chọn lọc, chỉ phát tín hiệu khi nhận ra chính xác màu đã được lập trình.

4. Ứng dụng của cảm biến quang

Ứng dụng thực tế của Cảm Biến Quang
Cảm Biến Quang và nhiều ứng dụng thực tế



Cảm biến quang được sử dụng khá phổ biến trong cuộc sống, đặc biệt là trong lĩnh vực  công nghiệp, cụ thể:

  • Các hoạt động sản xuất công nghiệp: đóng hộp, đóng chai; kiểm tra tem, nhãn; di chuyển sản phẩm trong dây chuyền,…

  • Đảm bảo an toàn cho hệ thống: nhà xe, phát hiện xe, kiểm soát người và vật qua lại,…

  • Hệ thống nước tự động…

5. Ưu nhược điểm của cảm biến quang

5.1 Ưu điểm

  • Phát hiện vật trong khoảng cách 100m mà không cần tiếp xúc.

  • Tuổi thọ và tính ổn định cao.

  • Độ chính xác lớn.

  • Phát hiện được nhiều vật thể khác nhau.

  • Thời gian đáp ứng nhanh nhạy, có thể điều chỉnh tùy theo ứng dụng.

5.2 Nhược điểm

  • Hoạt động không được chính xác nếu bề mặt bị bám bẩn.

  • Khoảng cách phát hiện vật còn phụ thuộc vào nhiều yếu tố như màu sắc, hệ số phản xạ…

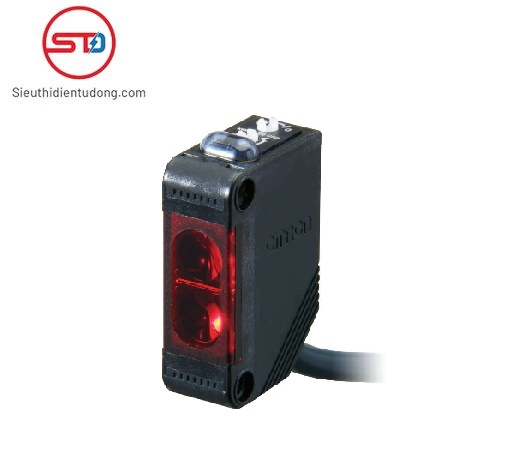

Ưu nhược điểm của Cảm Biến Quang
Cũng như các sản phẩm khác Cảm Biến Quang cũng có ưu điểm và nhược điểm riêng của nó
