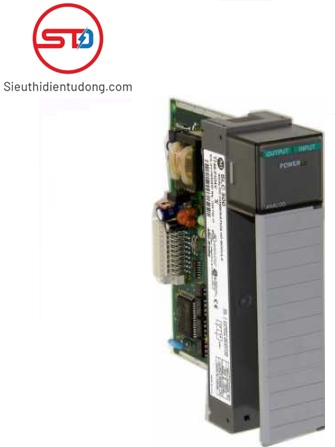

PLC Allen-Bradley 1746-FIO4I
Allen-Bradley 1746-FIO4I là mô-đun đầu ra kỹ thuật số do Allen-Bradley sản xuất từ se-ri Allen-Bradley/Rockwell Automation SLC 500. Mô-đun này có 2 kênh đầu vào analog hỗ trợ các tín hiệu dòng điện như dải tín hiệu đầu vào 0-20 mA và 0-10VDC. Nó cũng có 2 kênh đầu ra dòng điện 0-20 mA.
Mô-đun này có độ phân giải 12-bit và sử dụng loại bộ chuyển đổi xấp xỉ liên tiếp với thời gian chuyển đổi đầu vào là 7,5 µs cứ sau 512 µs cho các kênh đầu vào và độ phân giải 14-bit R–2R cho các đầu ra analog. Mô-đun này chiếm một khe duy nhất của khung máy và tương thích để sử dụng với phần cứng kiểu SLC500.
Mô đun PLC Allen-Bradley 1746-FIO4I là mô-đun kỹ thuật số trong seri PLC 500 của Allen-Bradley. Mô-đun này có 2 kênh đầu vào analog với độ phân giải 12 bit, có thể định cấu hình cho tín hiệu đầu vào điện áp 0-20 mA / 0-10VDC và 2 tín hiệu analog 0-20 mA tín hiệu đầu ra với độ phân giải 14-bit.
1746-FIO4I tương thích để sử dụng với phần cứng SLC-500. Khi được sử dụng với bộ điều khiển kiểu cố định 1747-L20, 1747-L30 và 1747-L40, mô-đun này hỗ trợ các thiết bị có giá đỡ I/O mở rộng cùng với các mô-đun khác như 1746-IA4, IA8, IA16; -IB8, IB16; -IB32; -IG16; -IM4, IM8, IM16; -IN16; -IO4; -IO8; -ITB16, ITV16; -IV8, IV16, IV32; -NO4I, NO4V; -NR4; -NT4; -OA8; -OB8; -OBP16; -OG16; -OV8; và -OV32.
Ngoài ra, với các đặc tính đầu vào nhanh, nó có thể chấp nhận tín hiệu từ các biến thay đổi nhanh chóng vì nó đi kèm với thời gian chuyển đổi danh nghĩa là 7,5 µs cứ sau 512 µs và đáp ứng bước là 100 µs. Các kênh đầu vào tương tự có độ chính xác chung là ±0,440% của toàn thang đo ở 25 độ C (77 độ F) và ±0,750% của toàn thang đo ở 60 độ C (140 độ F). Đối với đầu ra tương tự, xếp hạng độ chính xác tổng thể là ±0,298% của toàn thang đo ở +25 độ C (77 độ F) và ±0,541% của toàn thang đo từ 0-60 độ C (32-140 độ F).
Các kênh đầu vào có điện áp đầu vào tuyệt đối tối đa là +/- 7,5V DC hoặc 7,5V AC RMS và dòng điện đầu vào tuyệt đối tối đa là 0-30 mA. Dải điện áp hoạt động đầu vào của nó là 0-10V DC và 0-20 mA (danh nghĩa) hoặc 0-30 mA (tối đa), điện áp toàn thang đo là 10V DC và khả năng bảo vệ quá áp của nó là 7,5V AC RMS. Các kênh đầu ra của nó có dải đầu ra 0-20 mA, đầu ra toàn thang đo 21 mA và khả năng vượt dải là 5%.
Định mức điện áp của mô-đun 1746-FIO4I là 0-20 V và định mức dòng điện của bảng nối đa năng là 55 mA ở 5 V và 150 mA ở 24 V. Cách ly bảng nối đa năng của mô-đun này là 500V DC. Thời gian cập nhật của nó là 512 ms và phản hồi bước là 100 ms trong và 2,5 ms ở mức 95%. 1746-FIO4I cũng đi kèm với băng thông 7 KHz và độ phân giải 12 bit đầu vào và 14 bit đầu ra.
Mô đun 1746-FIO4I có phạm vi nhiệt độ hoạt động từ 32 đến 140 độ F, phạm vi nhiệt độ lưu trữ của nó là -40 đến 185 độ F và độ ẩm tương đối không ngưng tụ của nó là 5 đến 95%.
