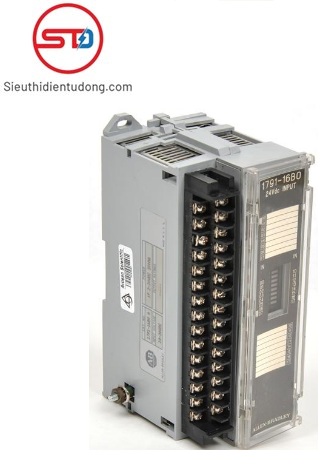

PLC Allen-Bradley 1791-16B0

Mô đun PLC Allen-Bradley 1791-16BO là mô-đun I/O trong seri 1791 Block I/O. 1791-16BO có 16 kênh đầu vào DC và yêu cầu nguồn điện đầu vào là 24VDC. 1791-16B0 chuyển đổi nguồn DC từ đầu vào sang mức nguồn DC thích hợp mà bộ xử lý có thể sử dụng. Trở kháng đầu vào tối đa của khối I/O này là 3,4k ohms. Có một số thiết bị đầu vào điển hình cho khối I/O, đó là công tắc lân cận, công tắc giới hạn, công tắc chọn, công tắc phao và công tắc nút nhấn.
1791-16BO hoạt động như một bộ điều hợp I/O từ xa. Nó kết nối với bộ điều khiển chính thông qua giao diện tích hợp được định cấu hình là máy quét I/O từ xa. Với giao thức I/O từ xa, khối I/O, chẳng hạn như 1791-16BO kết nối với giao diện liên lạc thông qua cấu trúc liên kết chuỗi daisy.
1791-16BO có thể được gắn theo hướng ngang hoặc dọc. Nó có mức tiêu thụ năng lượng tối đa là 22,76 Watts và mức tản nhiệt tối đa là 77,6 BTU/Hr. Nó có định mức điện áp cách ly là 500VAC cho Cấp nguồn cho RIO, 1250VAC cho nhóm I/O cho nhóm I/O và 1250VAC cho nhóm I/O cho Logic.
Điện áp đầu ra nằm trong khoảng từ 20 Volts đến 132 Volts AC. Ngoài ra, vui lòng kiểm tra dòng điện liên tục cần thiết cho bất kỳ thiết bị nào bạn định kết nối với mô-đun 1791-16BO. Có hai kiểu lắp đặt trên mô-đun I/O này, lắp đặt theo chiều dọc và chiều ngang. Thông số kỹ thuật đầu ra của mô-đun sẽ khác nhau tùy thuộc vào cách bạn quyết định lắp mô-đun này. Vị trí lắp thẳng đứng duy trì xếp hạng dòng điện đầu ra cao hơn vì có nhiều chỗ hơn để lưu thông không khí và làm mát qua khối. Với vị trí lắp đặt thẳng đứng, định mức dòng điện đầu ra là 300 mA ở 60 độ C và 600 mA ở 30 độ C. Ở vị trí lắp nằm ngang, định mức dòng điện đầu ra là 150 mA ở 60 độ C và 300 mA ở 30 độ C.

Mô đun 1791-16BO có phạm vi nhiệt độ hoạt động từ 32 đến 140 độ F, phạm vi nhiệt độ lưu trữ của nó là -40 đến 185 độ F và độ ẩm tương đối không ngưng tụ của nó là 5 đến 95%.
