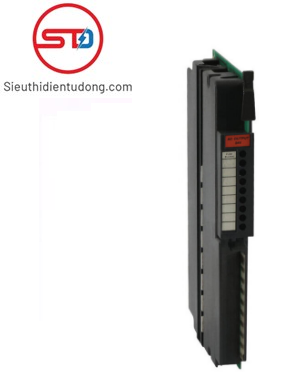

PLC Allen-Bradley 1771-OW
1771-OW là mô đun mở rộng I/O do Allen-Bradley sản xuất từ se-ri Allen-Bradley/Rockwell Automation PLC 5. Mô-đun có 8 kênh đầu ra AC/DC kỹ thuật số. Rơle đầu ra có thể hoạt động ở 24 – 138VAC và 24 – 125VDC.
Dải điện áp hoạt động của nó là từ 184 đến 276 V AC với danh định là 220VAC ở tần số 47 đến 63hz. Mô-đun đầu ra 1771-OW có thể hoạt động trong phạm vi nhiệt độ xung quanh từ 32 đến 140 độ F.
Mô đun mở rộng I/O PLC Allen-Bradley 1771-OW là mô-đun mở rộng nằm trong seri PLC 5 của Allen-Bradley. Mô-đun này do Allen-Bradley sản xuất với mục đích sử dụng chính là mở rộng các kênh đầu ra tích hợp.
Dải điện áp hoạt động của nó là từ 184 đến 276 V AC với danh định là 220VAC ở tần số 47 đến 63hz và định mức dòng điện tối đa trên mỗi đầu ra là 0,25 Ampe (ở 120 Vôn AC/DC) hoặc 1 Ampe (ở 30 Vôn AC/DC) (Tối đa 30 Watt). 1771-OW có 15A cho dòng điện tăng đột biến 100ms trên mỗi đầu ra và toàn bộ mô-đun, lặp lại sau mỗi 2 giây và 1771-OW yêu cầu 700mA dòng điện bảng nối đa năng khung I/O 1771 thông qua nguồn điện khung.
1771-OW có công suất tiêu thụ tối đa là 3.7 Watts và tối thiểu 3.3 Watts và mức tiêu thụ nhiệt là 11,3 BTU/giờ - 12/6 BTU mỗi giờ. Mô-đun này được hợp nhất với cầu chì chỉnh lưu kích thước 1/4 x 1/4 inch, 10A, 250V và cung cấp khả năng cách ly điện áp đáp ứng tiêu chuẩn UL và CSA.
1771-OW được lắp vào khung 1771. Nó tương thích để được cài đặt trong Series A hoặc B 1771-A1B, 1771-A2B, 1771-A3B, 1771-A3B1, 1771-A4B, 1771-AM1 và 1717-AM2 Chassis. Để kết nối mô-đun này với thiết bị khởi động hoặc tải điện, dây tín hiệu phải được kết thúc với mô-đun này thông qua các nhánh nối dây tương thích. Các nhánh nối dây tương thích để sử dụng với mô-đun này bao gồm 1771-WH hoặc 1771-WHF đi kèm với cầu chì tích hợp.
Mô-đun 1771-OW có dải nhiệt độ hoạt động từ 0 đến 60 độC (32 và 140 độF) ở mức 5-95% độ ẩm tương đối không ngưng tụ và có đầu ra tiếp điểm với tin hiệu điện áp hoạt động là 24-138V AC hoặc 24-125V một chiều. các dải khóa vào đúng rãnh khóa nằm giữa chân 6 và 86 và giữa chân 16 và 18.
