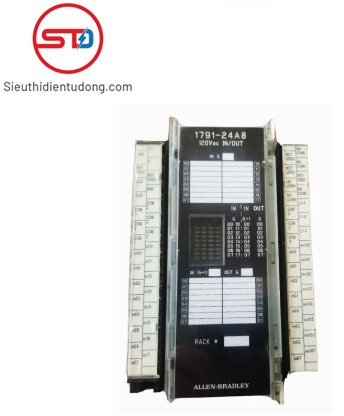

PLC Allen-Bradley 1791-24A8
Allen-Bradley 1791-24A8 là mô-đun khối I/O do Allen-Bradley sản xuất từ se-ri Allen-Bradley/Rockwell Automation 1791 Block I/O. Mô-đun này có 24 kênh đầu vào 120VAC và 8 đầu ra 120 VAC.
Mô đun PLC Allen-Bradley 1791-24A8 là mô-đun I/O trong seri 1791 Block I/O. 1794-24A8 kết nối với họ bộ điều khiển PLC2, PLC3 và PLC5 thông qua giao diện RIO. Giao diện tích hợp này phải được cấu hình như một máy quét I/O từ xa. Tương tự, 1791-24A8 có thể được sử dụng với bộ điều khiển SLC500 thông qua máy quét I/O từ xa 1747-SN.
Mô-đun này có các kênh nhúng bao gồm 24 kênh đầu vào 120VAC với dải điện áp đầu vào là 79-132VAC. Nó cũng có 8 kênh đầu ra 120VAC với dải điện áp đầu ra là 20-132VAC. 1791-24A8 hỗ trợ tốc độ truyền I/O từ xa tiêu chuẩn như tốc độ truyền 57,6K, 115,2K và 230,4K trong khi khoảng cách I/O từ xa có thể bao phủ dựa trên tốc độ truyền được định cấu hình là 10.000 chân cáp cho 57,6k; 5000 chân cáp cho 115,2K và 2500 chân cáp cho 230,4K.
Khi kết nối mô-đun này với bộ điều khiển thích hợp, cáp nên sử dụng là cáp Belden 9463, cáp ba dây với dây xanh dương, Trong suốt và dây chắn. Cáp này đôi khi được gọi là dây Belden Blue Hose. Khi được kết nối trong cấu trúc liên kết chuỗi daisy, nút cuối cùng phải được cài đặt với một điện trở kết thúc. Điện trở này đóng vòng lặp I/O từ xa và báo hiệu nút cuối cùng của mạng. Nó không được cài đặt; giao tiếp không liên tục có thể được trải nghiệm. Các giá trị điện trở khác nhau ở 2 giá trị, điện trở kết thúc 82 Ohm và 150 Ohm.
Mô đun 1791-24A8 có phạm vi nhiệt độ hoạt động từ 32 đến 140 độ F, phạm vi nhiệt độ lưu trữ của nó là -40 đến 185 độ F và độ ẩm tương đối không ngưng tụ của nó là 5 đến 95%.
