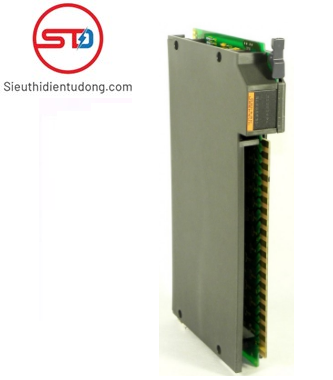

PLC Allen-Bradley 1771-OWN
1771-OWN là mô đun mở rộng I/O do Allen-Bradley sản xuất từ se-ri Allen-Bradley/Rockwell Automation PLC 5. Mô-đun có 32 kênh đầu ra AC/DC kỹ thuật số. Rơle đầu ra có thể hoạt động ở 24 – 138VAC và 24 – 125VDC.
Dải điện áp hoạt động của nó là từ 184 đến 276 V AC với danh định là 220VAC ở tần số 47 đến 63hz. Mô-đun đầu ra 1771-OWN có thể hoạt động trong phạm vi nhiệt độ xung quanh từ 32 đến 140 độ F.
Mô đun mở rộng I/O PLC Allen-Bradley 1771-OWN là mô-đun mở rộng nằm trong seri PLC 5 của Allen-Bradley. Mô-đun này do Allen-Bradley sản xuất với mục đích sử dụng chính là mở rộng các kênh đầu ra tích hợp.
Dải điện áp hoạt động của nó là từ 184 đến 276 V AC với danh định là 220VAC ở tần số 47 đến 63hz và định mức dòng điện tối đa trên mỗi đầu ra là 0,25 Ampe (ở 120 Vôn AC/DC) hoặc 1 Ampe (ở 30 V AC/DC) (Tối đa 80 Watt). 1771-OWN có 15A cho dòng điện tăng đột biến 100ms trên mỗi đầu ra và toàn bộ mô-đun, lặp lại sau mỗi 2 giây và 1771-OWN được cấp nguồn thông qua bảng nối đa năng khung I/O 1771 và nó yêu cầu tải hiện tại là 2500 mA. Dòng điện liên tục tối đa trên mỗi mô-đun được định mức ở mức 1280 W đối với điện áp DC và 1440 VA đối với điện áp AC. Mô-đun 1771-OWN có tần số chuyển đổi là 1/3 Hertz ở mức tải tối đa, và thời gian vận hành/nhả tối đa là 10 mili giây. 32 đèn báo trạng thái báo hiệu nếu các đầu ra tương ứng được cấp điện, cùng với một đèn báo cầu chì bị đứt.
1771-OWN có công suất tiêu thụ tối đa là 3.7 Watts và tối thiểu 3.3 Watts và mức tiêu thụ nhiệt là 11,3 BTU/giờ - 12/6 BTU mỗi giờ. Mô-đun này được hợp nhất với cầu chì chỉnh lưu kích thước 1/4 x 1/4 inch, 10A, 250V và cung cấp khả năng cách ly điện áp đáp ứng tiêu chuẩn UL và CSA.
Mô-đun 1771-OWN có dải nhiệt độ hoạt động từ 0 đến 60 độC (32 và 140 độF) ở mức 5-95% độ ẩm tương đối không ngưng tụ và có đầu ra tiếp điểm với tin hiệu điện áp hoạt động là 24-138V AC hoặc 24-125V một chiều.
